产品介绍

输送过程中可实现物料的筛选、干燥、加温、冷却等工艺

ZPS振动输送机采用振动电机作为振动源，使物料被抛起并向前运动，可分为开放式和封闭式，输送形式可分为槽式或管式输送，振动输送机电机安装位置可在上侧、下侧或两侧，可输送各种常温、普通物料，页可以输送高温、有毒等非常规物料，在输送过程中可实现对物料的筛选、冷却、干燥、加温等工艺要求。

振动输送机分类

产品分类展示

①惯性振动输送机：是由偏心块、主轴、料槽等这些组成的，一般是中等的频率和振幅。输送槽为u型槽和管型两种，槽底可改为倾斜式，槽可加盖，可制成一点进料多点排料，成多点进料一点排料一点排料，排料口可为直式、侧斜式或下弯式，排料口可设置形式闸门，可设置多层输送或加层筛网。配用变频调速器，可实现运行中调速。

②偏心连杆式振动输送机：是由偏心轴、连杆、弹簧和料槽等这些组成的，一般是低频率、大振幅，或者是中等的频率和振幅，适用于电力、煤炭、冶金、建材、粮食等行业，用于完成粉状及颗粒状物料的输送工艺，尤其适用于难输送的细粉物料，如粉煤灰、水泥、煤粉、金刚砂等。

突出优势

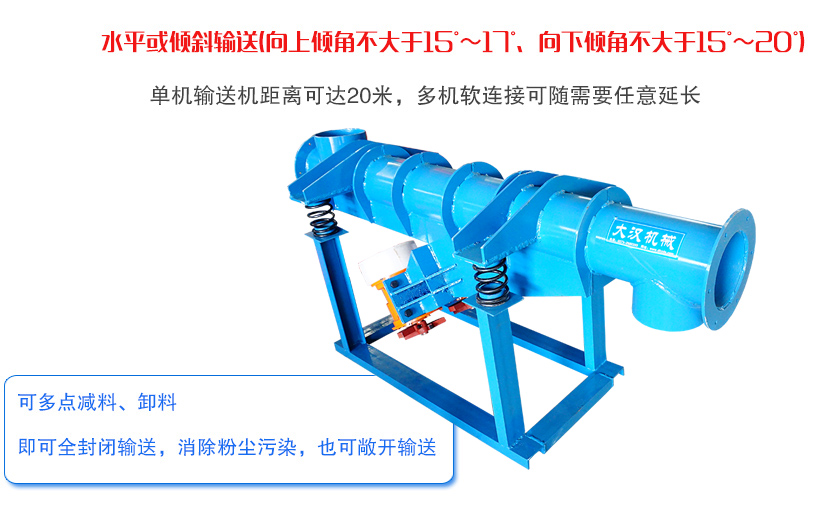

1、输送量大，隔热效果好。不需要冷却装置，耗电仅为一般输送设备的20-50％。

2、单机输送距离可达20米，多机软连接可随需要任意延长，并可向上≤10°倾斜输送。

3、可以多口进、卸料，还可通槽给料。适宜于水泥熟料及矿渣库底、库顶输送。

4、既可全封闭输送，消除粉尘，也可敞开输送，并可同时隔热输送不同的物料。

5、结构简单，调试容易，启动、停机迅速，运转平稳，隔振性能好，噪音小，槽体磨损极小。

细节与结构

振动输送机结构图

振动输送机主要由槽体、槽架、底架、主振簧、导向板、隔振簧、驱动装置及进出料口等组成。

输送槽：用于输送物料。

主振簧：支撑输送槽，通常是倾斜安装，主要是用于系统的动能和势能相互转化，有效地利用振动能量。

隔振簧：缓冲振动，减少传给基础或结构架的动载荷。

导向板：对槽体和底架的振动起到导向的作用。

驱动装置：主要采用振动电机作为激振源，利用料槽振动来实现对物料的输送。

工作原理

振动输送机采用两台振动电机作为激振源，运用自同步原理，当两天振动电机反向转动，使输送机底部平衡架发生往复运动，经过主振簧与导向板簧的作用带动上部输送槽振动，从而实现对物料的输送。

振动输送机工作原理

技术参数

型号		输送能力 (t/h)	输送距离（m）	输送颗粒（mm）	双振幅（mm）	频率（次/min）	功率（kw）	电流（A）	基础垂直动载荷（N）	重量（kg）
ZPS-3	Ⅰ	11	3	30	4-6	1450	0.75×2	1.84×2	1570	308
	Ⅱ	17		60					2140	420
	Ⅲ	25		100					2300	450
ZPS-4	Ⅰ	11	4	30	4-6	1450	0.75×2	1.84×2	2650	520
	Ⅱ	17		60					2960	580
	Ⅲ	25		100					3160	620
ZPS-5	Ⅰ	9	5	30	4-6	1450	1.5×2	3.84×2	3320	650
	Ⅱ	15		60					3520	690
	Ⅲ	23		100					3670	720
ZPS-6	Ⅰ	9	6	30	5-7	960	2×2	4.1×2	4030	790
	Ⅱ	13		60					4390	860
	Ⅲ	23		100					5610	1100
ZPS-7	Ⅰ	9	7	30	5-7	960	2×2	4.1×2	6120	1200
	Ⅱ	13		60					6890	1350
	Ⅲ	20		100					7190	1410
ZPS-8	Ⅰ	7	8	30	5-7	960	2.5×2	5.75×2	8160	1600
	Ⅱ	12		60					8780	1720
	Ⅲ	8		100					9340	1850
ZPS-9	Ⅰ	5	9	30	6-8	960	3.7×2	7.4×2	10710	2100
	Ⅱ	10		60					11480	2250
	Ⅲ	15		100					12250	2400
ZPS-10	Ⅰ	5	10	30	6-8	960	3.7×2	7.4×2	12760	2500
	Ⅱ	10		60					13520	2650
	Ⅲ	15		100					14290	2800
ZPS-12	Ⅰ	4	12	30	6-8	960	3.7×2	7.4×2	13830	2800
	Ⅱ	8		60					14800	2900
	Ⅲ	12		100					15870	3110

外形尺寸

振动输送机图纸

型号		L	L1	L2	L3	b	b1	b2	b3	h	h1	h2	a	a1
ZPS-3	Ⅰ	3260	1310	3000	300	998	490	300	400	1000	120	80	180	280
	Ⅱ	3280	1310	3000	300	1098	590	400	500	1040	150	90	200	300
	Ⅲ	3330	1310	3000	300	1198	690	500	600	1080	180	100	250	350
ZPS-4	Ⅰ	4260	2160	4000	500	998	490	300	400	1000	120	80	180	280
	Ⅱ	4280	2160	4000	500	1098	590	400	500	1040	150	90	200	300
	Ⅲ	4330	2160	4000	500	1198	690	500	600	1080	180	100	250	350
ZPS-5	Ⅰ	5260	3600	5000	650	1150	490	300	400	1050	120	80	180	280
	Ⅱ	5280	3600	5000	650	1250	590	400	500	1100	150	90	200	300
	Ⅲ	5330	3600	5000	650	1350	690	500	600	1130	180	100	250	350
ZPS-6	Ⅰ	6260	4400	6000	700	1150	490	300	400	1050	150	80	180	280
	Ⅱ	6280	4400	6000	700	1250	590	400	500	1100	180	90	200	300
	Ⅲ	6330	4400	6000	700	1350	690	500	600	1130	200	100	250	350
ZPS-7	Ⅰ	7260	5000	7000	800	1150	490	300	400	1080	150	80	180	280
	Ⅱ	7280	5000	7000	800	1290	600	400	500	1130	200	90	200	300
	Ⅲ	7330	5000	7000	800	1390	700	500	600	1150	200	100	250	350
ZPS-8	Ⅰ	8260	5500	8000	985	1190	500	300	400	1180	150	80	180	280
	Ⅱ	8280	5500	8000	985	1290	600	400	500	1150	180	90	200	300
	Ⅲ	8330	5500	8000	800	1390	700	500	600	1180	200	100	250	350
ZPS-9	Ⅰ	9260	6000	9000	1200	1190	500	300	400	1180	150	80	180	280
	Ⅱ	9280	6000	9000	1200	1390	700	400	500	1180	180	90	200	300
	Ⅲ	9330	6000	9000	1200	1490	800	500	600	1220	200	100	250	350

应用行业

振动输送机主要应用于食品、化工、医药、建材、冶金、煤炭等行业粉状、粒状、块状及其混合物输送，也能对灼热的、易燃易爆、粉尘量大的物料密封性输送，在物料输送过程中，能同时完成筛分、脱水、冷却等作业。

购前须知

关于型号：如果我们的产品型号无法满足您的要求，可随时咨询我客服，我们会根据您的需求为您定制产品

关于物流：专人负责产品物流跟踪，确定和督促货物能够及时到达用户现场

关于安装：所有产品都是由大汉机械技术人员组装后发货，用户收货后即可使用

关于退换：因质量、性能等原因造成的损失，大汉承诺将免费退换，整机保修1年，质保期内免费维护

振动输送机安装与调试

1、输送机可水平安装，也可按要求在0～－12°范围内（"－"号表示出料端下降）安装。

2、振动电机和输送槽的连接要牢固。

3、输送槽直线度偏差不应大于3/1000且10m长不跨越5-8mm。纵向不水平度大于1/1000横向水平度偏差不应大于0.5/1000.

4、输送槽法兰连接精密牢固，不加软垫，且于物料接触处错位不应大于0.5mm。

3、开机前应检查两台振动电机的可调偏心块与固定偏心块夹角是否一致，如不一致，调到一致，并将其紧固螺栓拧紧。

4、试起动观察两台振动电机是否转向相反，若不是转向相反，则调换任意一台振动电机的任意两相接线。

5、开机后观察机体不得有横向摆动，电机电流要符合要求，整机无异常声响。

购前须知：

问振动输送机如何选型？: 答需要考虑物料的性质、空间大小、环境温度、防尘要求等，具体可咨询大汉振动输送机厂家。

问振动输送机振幅大概多少？: 答4-7mm，振幅的大小是指振动筛激振力大小的，不同的物料需要的振幅是不一样的。

问振动输送机倾角多少度？: 答向上倾角不大于15°～17°、向下倾角不大于15°～20°

问怎么提高振动给料机输送速度？: 答①出厂时一定要对相位差进行调节合适，具体可咨询厂家。②控制好物料的投放量和阵力幅度，达到和谐的程度为宜。③调节好阻尼，看输送机的物料流动速度，调节阻尼，调节到合适位置。

问怎么解决振动输送机软连接漏料？: 答当振动输送机中的软连接出现漏料这一问题时，不建议自行维修和解决，因为可能会导致新问题，或造成设备的损坏。所以，是建议由生产厂家来进行维修。
