产品介绍

ne15斗式提升机是采用板式链条为牵引件的一种斗式提升机，采用了单排链样式，料斗长250mm，板厚3mm，容积约2.5L，材质可以根据要求制作为碳钢、不锈钢等，每小时提升量为15立方。在水泥，冶金，建材，矿业等行业使用较多。

应用行业

ne15斗式提升机主要用于粉状及块状物料的垂直提升，如生料、水泥、煤、石灰石、干粘土、熟料等，物料温度一般不跨越250℃，冶金、化工、建材、矿山、粮油、塑料、医药、食品、饲料等行业。

突出优势

1、每小时可垂直提升15立方，适合小产量用户使用。

2、流入式喂料，重力诱导式卸料，采用密集型布置的大容量料斗输送，提升量大。

3、板链式高强度耐磨链条，因此可达较高的提升高度（高达50m）。

4、喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象，使用寿命长。

5、密封式输送，减少了物料在提升过程中扬尘现场，避免了对环境的污染。

ne15斗式提升机安装尺寸

细节与结构

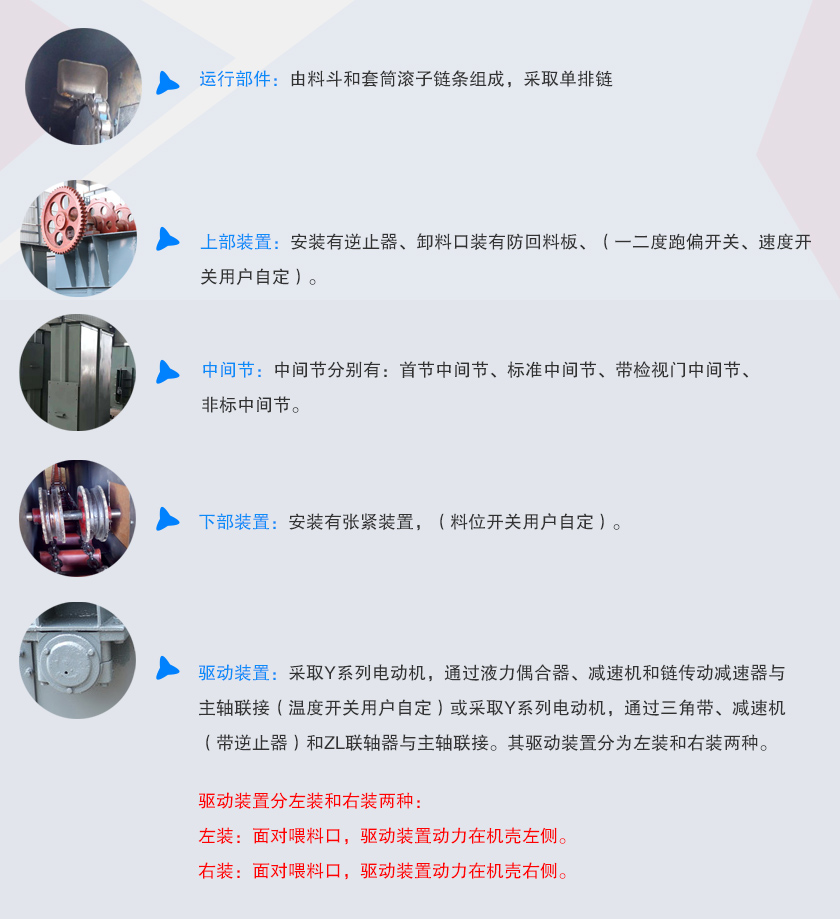

ne15斗式提升机主要由运行部件、驱动装置、上部装置、中部机壳、中部装置等部分组成。

运行部件——由料斗和套筒滚子链条组成，采取单排链。

驱动装置——采取Y系列电动机，通过液力偶合器、减速机和链传动减速器与主轴联接（温度开关用户自定）或采取Y系列电动机，通过三角带、减速机（带逆止器）和ZL联轴器与主轴联接。其驱动装置分为左装和右装两种。

驱动装置分左装和右装两种：

左装：面对喂料口，驱动装置动力在机壳左侧。

右装：面对喂料口，驱动装置动力在机壳右侧。

上部装置——安装有逆止器、卸料口装有防回料板、（一二度跑偏开关、速度开关用户自定）。

中间节——中间节分别有：首节中间节、标准中间节、带检视门中间节、非标中间节。

下部装置——安装有张紧装置，（料位开关用户自定）。

工作原理

ne15斗式提升机料斗从进料口取物料，然后用链条提升到顶部，然后向下翻转，绕过顶部的轮子，物料通过斗链或提升输送机被倾倒到接受槽中，整个过程结束。

技术参数

现场案例
