产品介绍

污泥螺旋输送机是专门用于输送污泥等粘性强，易环绕纠缠的物料而设计的，它采用无轴设计，正是由于无中心轴的干扰，在输送污泥等物料时，物料不易粘连在螺旋叶片上，或者结块，污泥螺旋输送机在输送过程中，还可对物料进行混合、搅拌、冷却等作业，能够避免污泥在输送过程中结块。

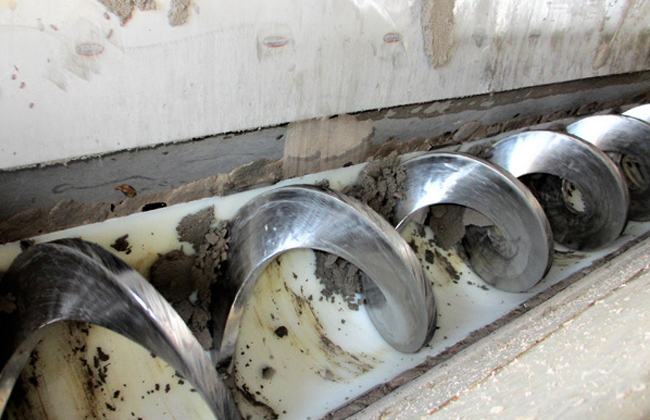

污泥螺旋输送机输送污泥（高粘度，采用无轴设计）

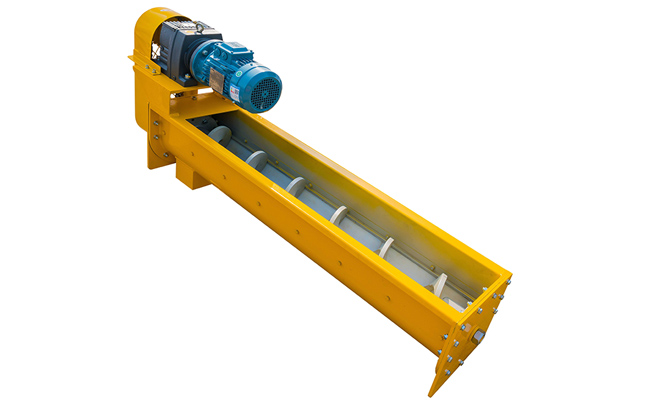

输送污泥（低粘度，采用有轴设计）

污泥螺旋输送机与常规螺旋输送机类似，主要由螺旋螺杆、输送槽体、传动装置和支撑架等组成。污泥从进料口进入输送槽体，螺旋螺杆通过旋转运动将污泥沿着输送槽体的轴线方向推进。在输送过程中，污泥的水分可能会减少，而固体成分增加，从而降低污泥的体积和湿度。污泥螺旋输送机还广泛应用于污水处理厂、工业废水处理、农业废水处理等领域，用于将污泥从沉淀池输送到脱水机或其他处理设备。

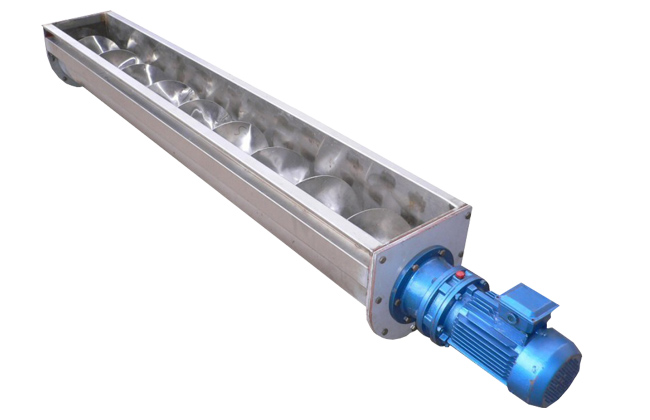

注：由于污泥物料中含有大量的腐蚀性物料，所以建议污泥螺旋输送机选用的是不锈钢材质。

污泥螺旋输送机的优点

污泥螺旋输送机是处理污泥的专用输送设备，具有许多优点，下面详细介绍污泥螺旋输送机的优点：

无中心轴，抗环绕纠缠性强

污泥中含有大量的杂质，其流动性差，污泥螺旋输送机采用了无中心轴设计，利用具有一定柔性的整体钢制螺旋推送污泥，其抗环绕纠缠性强，不会出现物料堵塞的现象。

全封闭结构、无异味、无污染

污泥含水量高，且含有污染性，易发生发生渗沥液，气味会溢散，采用全封闭和易清洗的螺旋表面，减少对环境的污染。

输送量大

污泥主要应用在大型污水处理厂等行业，对输送量有一定的要求，输送机单机输送长度可达60米，由于采用无轴，可在一定程度上提高输送量，一般情况下是普通螺旋输送机的1.5倍。

布置灵活

污泥螺旋输送机采用"U"形结构，中间装料和卸料，方便检修，输送方向可逆向，也可同时向相反两个方向输送，输送过程中还可对物料进行搅拌、混合、加热和冷却等作业。

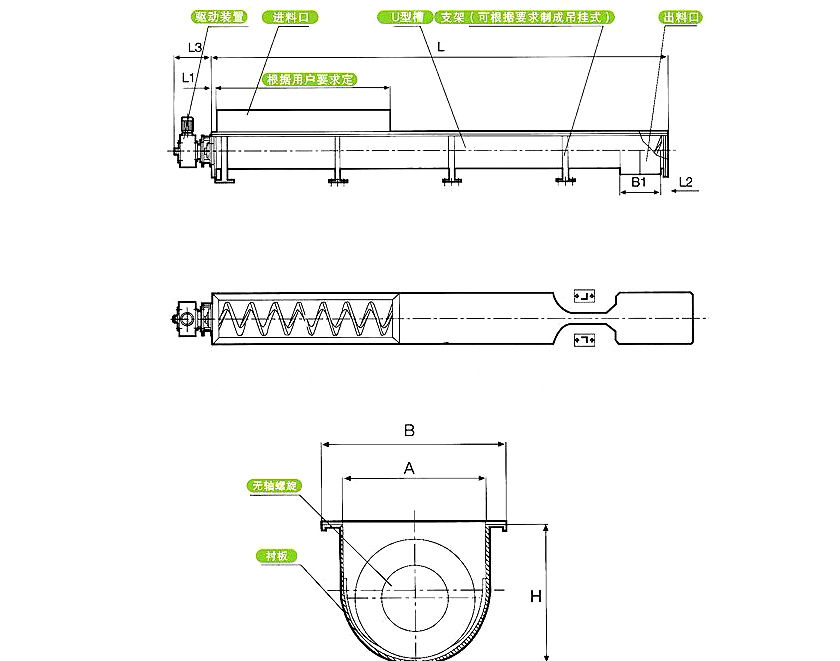

细节与结构

无轴螺旋输送机主要由无轴螺旋、U型槽、衬板、盖板、进出料口和驱动装置组成。

驱动装置：采用摆线针轮减速机或轴装式硬齿面齿轮减速机，可将驱动装置设置在出料口段，使螺旋体在运转时处在受拉状态，头部装配有推力轴承，可承受输送物料时发生的轴向力。

无轴螺旋体：有碳钢、不锈钢、锰钢材质。

U型槽：可根据用户要求采用碳钢或不锈钢材质。

衬板：可以有塑料板或橡胶板或铸石板组成。

工作原理

污泥螺旋输送机通过电动机带动摆线减速机运转的，靠机械密封轴与无轴螺旋体上的连接盘传动而使螺旋旋转工作，当污泥排到U形槽上部的进料口后，即通过螺旋传动使污泥由U 型槽下部的出料口排出，完成对物料的输送。

技术参数

WLS型	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直径(mm)	100	160	200	250	315	400	500	630	800	1000	1250
螺距(mm)	100	160	200	250	315	355	400	450	500	560	630
转速(r/min)	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33(m3/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速(r/min)	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33(m3/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速(r/min)	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33(m3/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速(r/min)	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33(m3/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

行业应用

污泥螺旋输送机是专门用于污水处理厂输送中、细格栅除污机栅渣和污泥脱水后泥饼等物料。经脱水后的污泥饼，要通过污泥无轴螺旋输送机输送到污泥运输车，运往污泥垃圾填埋场填埋处理。

污泥螺旋输送机使用现场图

污泥螺旋输送机选型要点

材质：污泥中含有大量杂质，有的污泥中可能具备较高的污染性，所以污泥螺旋输送机一般选用的是304不锈钢材质，耐腐蚀且易于清洗。

厚度要求：污泥具有粘稠性，所以对材料厚度有一定要求，一般要求螺旋输送机叶片采用高强度材料制造，具有足够的强度和刚度，厚度不小于20mm，螺旋片片高不小于80mm。

保护装置：输送机设置过载的保护和报警，防止污泥输送量较大对机器造成一定程度的损坏。

输送距离和高度：确定需要输送污泥的距离和高度，这将影响输送机的长度和角度。根据实际情况选择合适的输送机长度和输送角度，以确保污泥能够顺利输送到目标位置。

传动方式：根据实际需求选择适合的传动方式，常见的有直联传动、链传动和皮带传动等。考虑传动效率、可靠性和维护方便性等因素。

处理能力需求：根据处理工艺的要求和污泥产量，确定所需的处理能力。这将决定螺旋输送机的尺寸和转速等参数。确保所选设备的处理能力能够满足实际需求。

厂家信誉和售后服务：选择有经验和信誉良好的厂家供应设备，并了解其售后服务支持情况。确保设备的质量可靠，且能够获得及时的技术支持和维护服务。

安装方式

安装方式：大汉公司生产的污泥螺旋输送机正常为地面固定型。根据需要可提供水平式、倾斜式、多段式、吊挂式、地面和吊挂混合式；移动式以及可绕进料口轴线回转式、转塔式。

污泥螺旋输送机的安装方式可以根据具体的工作场景和要求进行灵活选择。下面是几种常见的安装方式：

地面固定式安装：这是最常见的一种方式，将污泥螺旋输送机垂直安装，一端固定在地面或支架上，另一端通过轴承支撑。这种安装方式适用于较短的污泥输送距离和较小的高度要求。

水平式安装：将污泥螺旋输送机水平布置，一端固定在地面或支架上，另一端通过轴承支撑。这种安装方式适用于较长的污泥输送距离和水平输送的情况。

倾斜式安装：将污泥螺旋输送机以一定的角度倾斜安装，一端固定在地面或支架上，另一端通过轴承支撑。倾斜角度可以根据具体需求进行调整，适用于需要改变输送方向或适应地形的情况。

多段式安装：在特殊情况下，可以采用多段式安装。即将污泥螺旋输送机分为多段，通过连接件将各段连接在一起。这种安装方式适用于有限的安装空间或需要经过曲线输送的情况。

污泥螺旋输送机生产厂家

新乡大汉污泥螺旋输送机是专注生产螺旋输送机系列产品的厂家。大汉厂家在输送机领域拥有丰富的经验和专业的技术团队。厂家采用先进的制造工艺和设备，确保产品质量可靠。大汉厂家致力于提供高性能、高效率的污泥处理设备，满足客户的需求。厂家注重产品的研发和进步，并根据市场需求不断优化产品设计。除了生产优质的污泥螺旋输送机，大汉厂家还提供完善的售后服务，包括技术支持、设备维护和备件供应等。我们以诚信和客户满意度为核心价值观，赢得了广泛的市场认可和口碑。
